應用案例|SMT行業-PCB表面字符
案例背景

客戶是SMT制造行業的自動化檢測軟件服務商，為終端客戶的PCB生產線檢測PCB板表面元器件。終端客戶需做軟硬件配合，完成檢測項目

項目痛點

客戶原采用人工肉眼+自動化檢測，原方案的自動檢測準確性低，人工也存在檢測漏檢的情況，現需重新設計方案

解決方案

總體目標：

配合客戶將樣品打光，為客戶添加相機，及整體視覺硬件選型


用戶需求：


1) 相機視野大小(FOV)：78mm*48mm

視野要比產品大


2) 工作距離要求：150mm

生產現場限制了工作距


3) 提供整體的硬件方案

提供整體硬件方案，軟件能識別并判斷相機采取的圖像


圖像黑白分明，突出產品輪廓特征，能與軟件相輔協作

配置參數

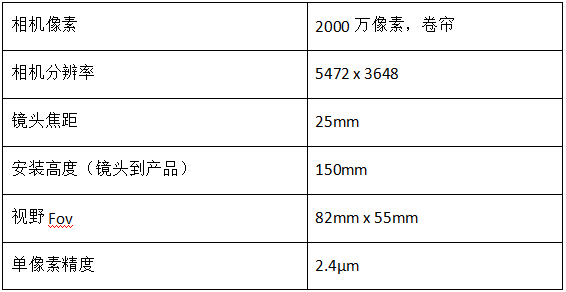

1.項目配單表

2.客戶提供樣品，根據樣品的形狀、大小、輪廓特征等，選出相機、鏡頭硬件，得出工作距和視野大小

方案示意圖

實際視野82mm*55mm，在視野范圍內的內容均可檢測

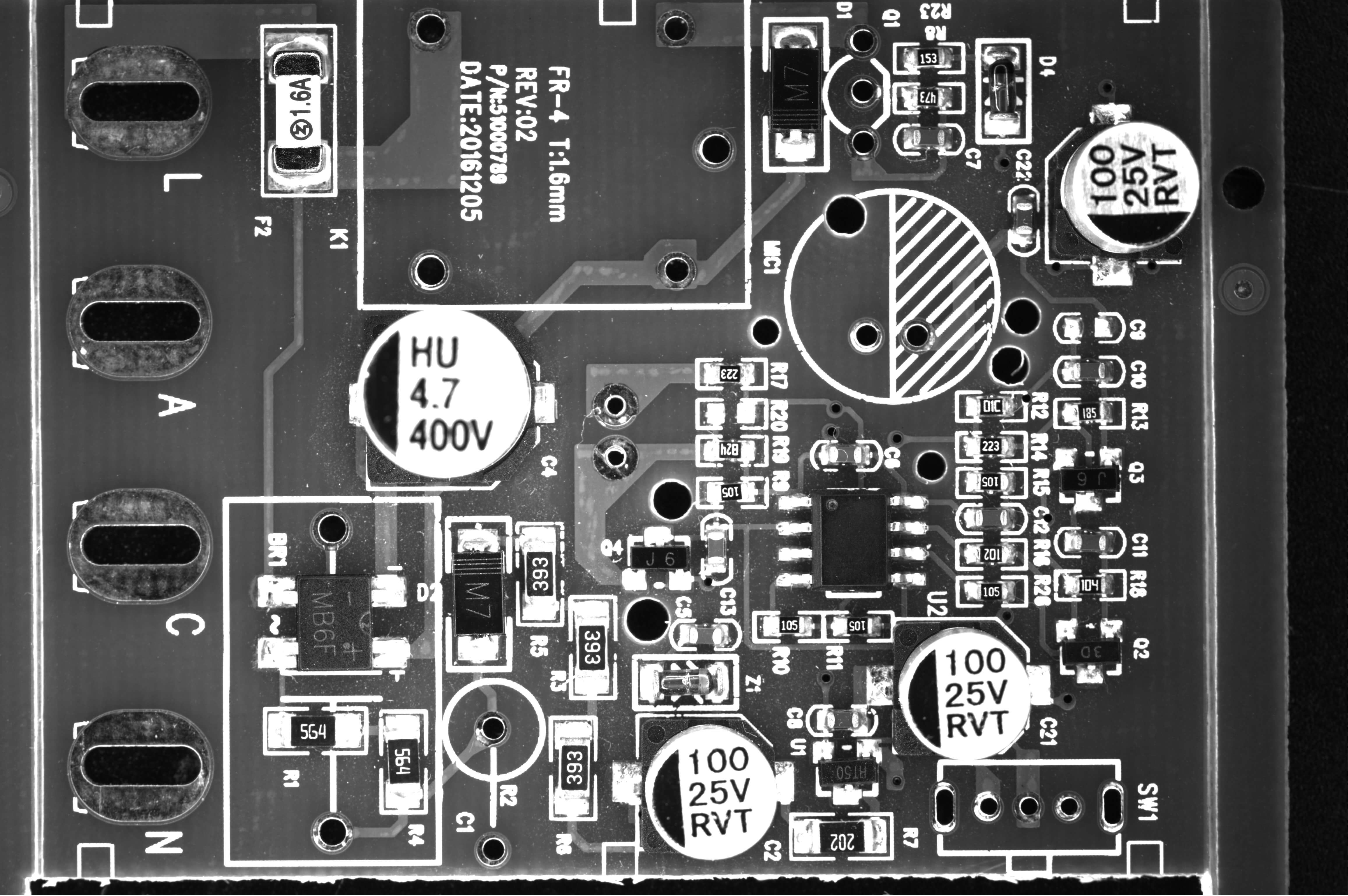

效果圖

客戶工件產品打光效果
