3V控制器新品發布：DV20-4TS-22003RM-1

時間：2024-03-06來源：本站

       為解決市面上3V光源的供電需求，我司經過研發、測試，自主研發了6.6A總電流的3V數字控制器：DC20-4TS-22003RM-1。其具有4路光源接入和控制、外觸發功能，RS232串口通信，每路光源能單獨調光控制的功能。4路自適應分配6.6A電流，1臺控制器即可滿足對多光源同時照明的檢測設備需求。


功能特性

1.具有4路同時控制、單獨調光功能

2.SM2P接口提供3V電壓輸出

3.提供多路光耦隔離輸入與輸出，觸發光源

4.輸出精度高，響應速度快，延時短

5.具有過流保護和記憶功能


應用環境：

適用多種應用環境

光源采用鋁合金材質，硬度大，不易變形，耐摔性強，耐腐蝕性強。


適用多種應用領域：

自動化檢測光源亮度開關控制、亮度調節


應用案例：



                                   控制器接線示意圖

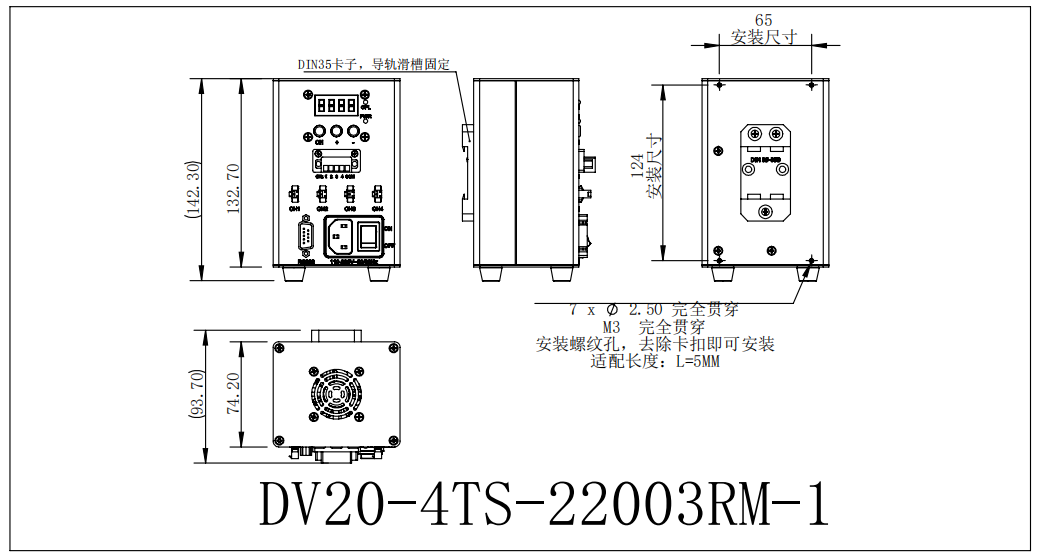

安裝尺寸圖：



主要參數：


指標參數說明
產品型號DV20-4TS-22003RM-1
總功率20W
通道4CH
輸出電壓DC 3V應用3V輸入的光源上
輸入電壓AC 220V
最大電流4通道自適應分配6.6A電流
單路使用最大電流6.6A
觸發電壓DC 5-24V
硬件觸發有
通訊方式RS232串口
亮度可調級別0-255級通過面板按鍵或PC軟件調節
RS232波特率9600
常亮/觸發模式切換“CH”按鍵切換/PC軟件控制
觸發延遲時間<30us
散熱方式風冷散熱
外形尺寸89.6x93.7x142.3(mm)
重量約0.605kg
使用壽命（小時）3W~5W
使用環境（室內）

溫度：0-45℃

濕度：20-80%非凝結
